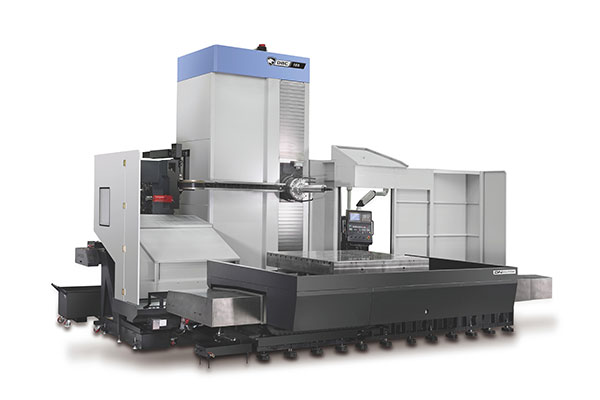

卧式镗床 DBC 系列
DBC系列有紧凑型和超大尺寸机型，可凭借先进的技术实力满足客户的不同需求。广泛的产品系列，可生产从中型到大型的多样零部件，包括模具及模具配件。迪恩机床通过技术改进，提高了操作便利性和效率，为客户创造更大价值。
|
|
项目
|
单位
|
DBC 110S
|
DBC 130S
|
DBC 130SL
|
|
加工能力
|
工作台尺寸(宽x长)
|
mm
|
1400×1600
|
1400×1600
|
1400×1800
|
|
最大工件尺寸(直径)
|
mm
|
Φ2100
|
Φ2100
|
Φ2250
|
|
|
行程
|
X 轴
|
mm
|
2000
|
2000
|
2500
|
|
Y 轴
|
mm
|
1500
|
1500
|
2000
|
|
|
Z 轴
|
mm
|
1200
|
1200
|
1500
|
|
|
W 轴
|
mm
|
500
|
600
|
600
|
|
|
主轴
|
主轴转速
|
r/min
|
3000
|
2500
|
2500
|
|
主轴最大扭矩
|
N·m
|
1104
|
3028
|
3028
|
|
|
主轴电机功率
|
kW
|
26/22
|
37/30
|
37/30
|
|
|
快移速度
|
X 轴
|
m/min
|
12
|
12
|
12
|
|
Y 轴
|
m/min
|
12
|
12
|
12
|
|
|
Z 轴
|
m/min
|
12
|
12
|
12
|
|
|
W 轴
|
m/min
|
6
|
6
|
6
|
|
|
外形尺寸
|
长度
|
mm
|
5540
|
5540
|
7700
|
|
宽度
|
mm
|
5930
|
5930
|
6850
|
|
|
高度
|
mm
|
4200
|
4440
|
4990
|
|
|
重量
|
kg
|
29000
|
29000
|
36000
|
|
|
项目
|
单位
|
DBC 110 II
|
DBC 130 II
|
DBC 130L II
|
|
加工能力
|
工作台尺寸(宽x长)
|
mm
|
1400×1800
|
1600×1800
|
1600×1800
|
|
最大工件尺寸(直径)
|
mm
|
Φ2250
|
Φ3400
|
Φ3400
|
|
|
行程
|
X 轴
|
mm
|
2500
|
3000
|
4000
|
|
Y 轴
|
mm
|
2000
|
2000
|
2500
|
|
|
Z 轴
|
mm
|
1500
|
1600
|
2000
|
|
|
W 轴
|
mm
|
550
|
700
|
700
|
|
|
主轴
|
主轴转速
|
r/min
|
4000
|
3000
|
3000
|
|
主轴最大扭矩
|
N·m
|
2827
|
3383
|
3383
|
|
|
主轴电机功率
|
kW
|
26/22
|
26/22
|
26/22
|
|
|
快移速度
|
X 轴
|
m/min
|
12
|
10
|
10
|
|
Y 轴
|
m/min
|
12
|
10
|
8
|
|
|
Z 轴
|
m/min
|
12
|
10
|
10
|
|
|
W 轴
|
m/min
|
6
|
6
|
6
|
|
|
外形尺寸
|
长度
|
mm
|
7630
|
8970
|
9970
|
|
宽度
|
mm
|
6990
|
7640
|
8040
|
|
|
高度
|
mm
|
5070
|
5070
|
5570
|
|
|
重量
|
kg
|
36000
|
43000
|
48000
|
|
|
项目
|
单位
|
DBC 160
|
DBC 250 II
|
DBC 250L II
|
|
加工能力
|
工作台尺寸(宽x长)
|
mm
|
2000×2200
|
1600×1800
|
1600×1800
|
|
最大工件尺寸(直径)
|
mm
|
Φ3400
|
Φ3400
|
Φ3400
|
|
|
行程
|
X 轴
|
mm
|
4000
|
3000
|
4000
|
|
Y 轴
|
mm
|
2500
|
2000
|
2500
|
|
|
Z 轴
|
mm
|
1600
|
1600
|
2000
|
|
|
W 轴
|
mm
|
800
|
500
|
500
|
|
|
主轴
|
主轴转速
|
r/min
|
2000
|
6000
|
6000
|
|
主轴最大扭矩
|
N·m
|
5165
|
600
|
600
|
|
|
主轴电机功率
|
kW
|
45/37
|
30/22
|
30/22
|
|
|
快移速度
|
X 轴
|
m/min
|
10
|
10
|
10
|
|
Y 轴
|
m/min
|
10
|
10
|
8
|
|
|
Z 轴
|
m/min
|
10
|
10
|
10
|
|
|
W 轴
|
m/min
|
6
|
10
|
10
|
|
|
外形尺寸
|
长度
|
mm
|
9000
|
8970
|
9970
|
|
宽度
|
mm
|
7900
|
7640
|
8040
|
|
|
高度
|
mm
|
6150
|
5070
|
5570
|
|
|
重量
|
kg
|
49000
|
43000
|
48000
|
