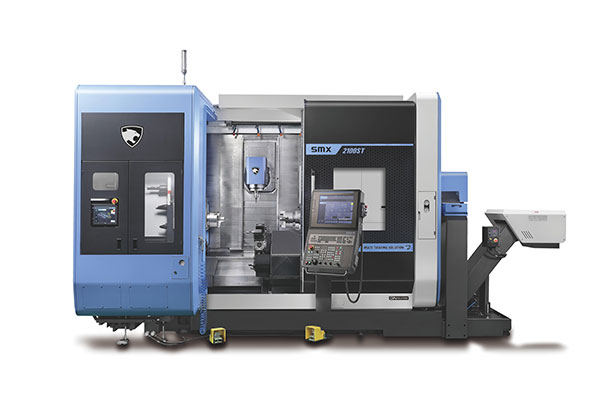

超级复合车削中心 SMX 2100/2600/3100 系列
SMX 系列是集高生产率、高精密加工能力与操作便利性于一身的新一代强力复合型车削中心。本系列产品集多台普通设备的加工功能于一体，将作业时间和人力消耗降至最低，其加工性能远超同类型产品。将热变位最小化，并提高加工精度，可轻松胜任高精密作业。采用人体工程学设计，更加便于操作和维护修理，提供最佳解决 方案，满足顾客需求。
|
|
项目
|
单位
|
SMX 2100[B]
|
SMX 2100S[SB]
|
|
加工能力
|
最大车削直径
|
mm
|
Φ600
|
Φ600
|
|
推荐车削直径
|
mm
|
Φ210[Φ255]
|
Φ210[Φ255]
|
|
|
最大车削长度
|
mm
|
1040
|
1040
|
|
|
棒料加工直径
|
mm
|
Φ65[Φ81]
|
Φ65[Φ81]
|
|
|
左主轴
|
最高主轴转速
|
r/min
|
5000[4000]
|
5000[4000]
|
|
主轴最大扭矩
|
N·m
|
467[512]
|
467[512]
|
|
|
主轴电机功率
|
kW
|
22/22/18.5/15[22/22/22/15]
|
22/22/18.5/15[22/22/22/15]
|
|
|
右主轴
|
最高主轴转速
|
r/min
|
-
|
5000
|
|
主轴最大扭矩
|
N·m
|
-
|
467
|
|
|
主轴电机功率
|
kW
|
-
|
22/22/18.5/15
|
|
|
铣削主轴
|
最高主轴转速
|
r/min
|
12000
|
12000
|
|
主轴电机功率
|
kW
|
22/22/18.5/15
|
22/22/18.5/15
|
|
|
轴向行程
|
X 轴
|
mm
|
630 (-105/+525)
|
630 (-105/+525)
|
|
Z 轴
|
mm
|
1085
|
1085
|
|
|
Y 轴
|
mm
|
210 (±105)
|
210 (±105)
|
|
|
快移速度
|
X 轴
|
m/min
|
48
|
48
|
|
Z 轴
|
m/min
|
48
|
48
|
|
|
Y 轴
|
m/min
|
36
|
36
|
|
|
刀塔
|
刀位数
|
ea
|
40
|
40
|
|
|
项目
|
单位
|
SMX 2100ST[STB]
|
SMX 2600ST[3100ST]
|
|
加工能力
|
最大车削直径
|
mm
|
Φ600(上)
|
Φ660(上)
|
|
Φ360(下)
|
Φ405(下)
|
|||
|
推荐车削直径
|
mm
|
Φ210[Φ255]
|
Φ255[Φ315]
|
|
|
最大车削长度
|
mm
|
1040
|
1540
|
|
|
棒料加工直径
|
mm
|
Φ65[Φ81]
|
Φ81[Φ102]
|
|
|
左主轴
|
最高主轴转速
|
r/min
|
5000[4000]
|
4000[3000]
|
|
主轴最大扭矩
|
N·m
|
467[512]
|
690[1300]
|
|
|
主轴电机功率
|
kW
|
22/22/18.5/15[22/22/22/15]
|
30/26/22[30/25]
|
|
|
右主轴
|
最高主轴转速
|
r/min
|
5000
|
4000
|
|
主轴最大扭矩
|
N·m
|
467
|
724
|
|
|
主轴电机功率
|
kW
|
22/22/18.5/15
|
30/26/22
|
|
|
铣削主轴
|
最高主轴转速
|
r/min
|
12000
|
12000
|
|
主轴电机功率
|
kW
|
22/22/18.5/15
|
26/18.5/15
|
|
|
轴向行程
|
X1,X2 轴
|
mm
|
630(-105/+525)/220
|
695 (-125/+570)/235
|
|
Z1,Z2 轴
|
mm
|
1085/1047
|
1585/1540
|
|
|
Y 轴
|
mm
|
210 (±105)
|
300 (±150)
|
|
|
快移速度
|
X1,X2 轴
|
m/min
|
48/24
|
48/24
|
|
Z1,Z2 轴
|
m/min
|
48/36
|
48/36
|
|
|
Y 轴
|
m/min
|
36
|
36
|
|
|
刀塔
|
刀位数
|
ea
|
40
|
40
|
|
|
项目
|
单位
|
SMX 2600[3100]
|
SMX 2600S[3100S]
|
SMX 3100L[LS]
|
|
加工能力
|
最大车削直径
|
mm
|
Φ660
|
Φ660
|
Φ660
|
|
推荐车削直径
|
mm
|
Φ255[Φ315]
|
Φ255[Φ315]
|
Φ315
|
|
|
最大车削长度
|
mm
|
1540
|
1540
|
2540
|
|
|
棒料加工直径
|
mm
|
Φ81[Φ102]
|
Φ81[Φ102]
|
Φ102
|
|
|
左主轴
|
最高主轴转速
|
r/min
|
4000[3000]
|
4000[3000]
|
3000
|
|
主轴最大扭矩
|
N·m
|
724[1203]
|
724[1203]
|
1203
|
|
|
主轴电机功率
|
kW
|
30/26/22[30/25]
|
30/26/22[30/25]
|
30/25
|
|
|
右主轴
|
最高主轴转速
|
r/min
|
-
|
4000
|
- [4000]
|
|
主轴最大扭矩
|
N·m
|
-
|
724
|
- [724]
|
|
|
主轴电机功率
|
kW
|
-
|
30/26/22
|
- [30/26/22]
|
|
|
铣削主轴
|
最高主轴转速
|
r/min
|
12000
|
12000
|
12000
|
|
主轴电机功率
|
kW
|
26/18.5/15
|
26/18.5/15
|
26/18.5/15
|
|
|
轴向行程
|
X1 轴
|
mm
|
630 (-125/+505)
|
630 (-125/+505)
|
630 (-125/+505)
|
|
Z1 轴
|
mm
|
1585
|
1585
|
2585
|
|
|
Y 轴
|
mm
|
300(±150)
|
300(±150)
|
300(±150)
|
|
|
快移速度
|
X1 轴
|
m/min
|
48
|
48
|
48
|
|
Z1 轴
|
m/min
|
48
|
48
|
30
|
|
|
Y 轴
|
m/min
|
36
|
36
|
36
|
|
|
刀塔
|
刀位数
|
ea
|
40
|
40
|
40
|
